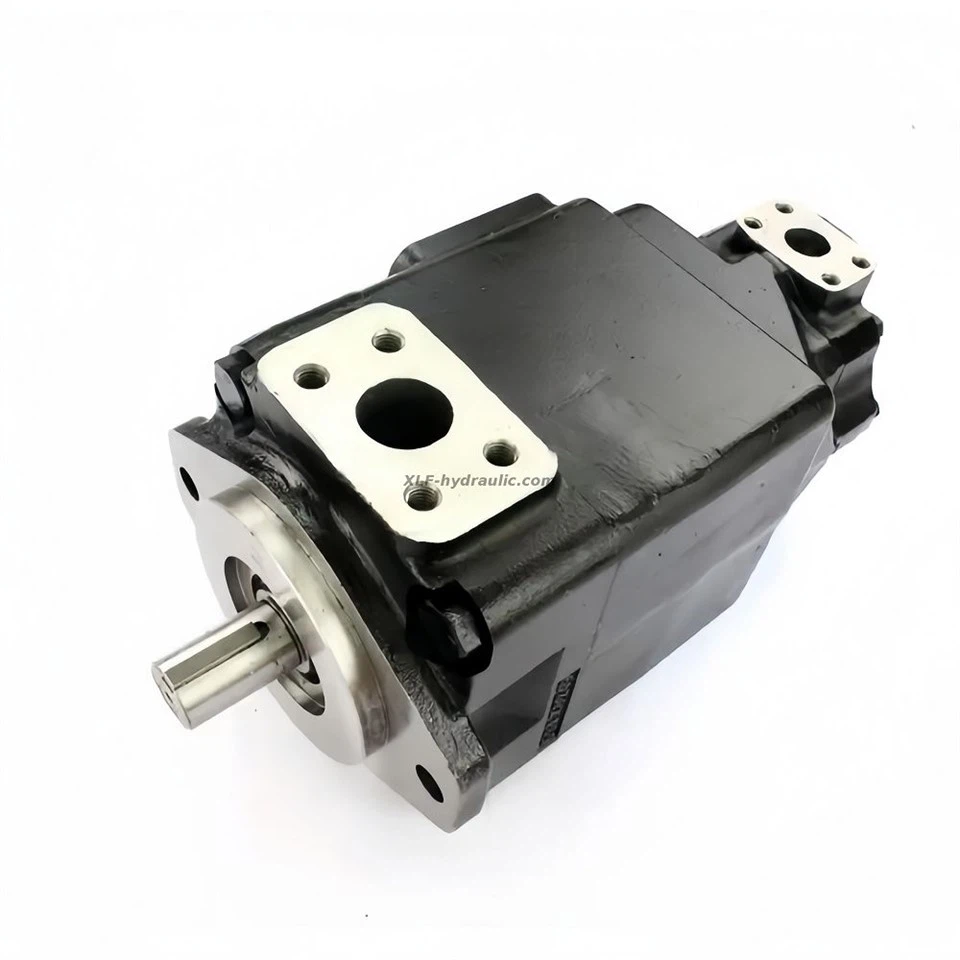

„Parker Denison T6ED“ dvigubo stūmoklio siurblys T6cc ašinis mentės siurblys T7ee trigubas siurblys T7EEC
„Parker Denison T6ED“ dvigubo stūmoklio siurblys T6cc ašinis mentės siurblys T7ee trigubas siurblys T7EEC
Inžinerinio tankis sudėtingoms pramoninėms ir mobiliesiems programoms
Atrakinkite neprilygstamą hidraulinį universalumą su „Denison T7ee“ serija-kompaktiškiausias pramonės aukšto slėgio trigubo siurblio sprendimas. Ši integruota „Parker Denison“ trigubo siurblio sistema sujungia ašinio stūmoklio ir „Vane“ technologijas per vieną pėdsaką, pateikdama nepriklausomas grandines, paremtas legendiniu Denisono patikimumu. „Denison T7ee“ siurblys iš naujo nustato pažengusiųjų mašinų galios tankį, kur erdvė ir našumas yra vienodai kritiški.
Revoliucinė trigubo siurblio architektūra
Patentuotas sukraunamas dizainas:
Modulinė kasetės sistema integruoja kelis siurblio tipus (stūmoklis/vane/pavara) 40% mažiau erdvės nei atskiri vienetai. „Denison T7ee“ branduolio modulis priima „T6ED“ stūmoklį, T6cc Vane ar T7EEC stūmoklių skyrius, įgalinančius pritaikomus konfigūracijas įvairiems hidrauliniams poreikiams.
„Denison T7ee“ siurblio pranašumai:
- Trigubai nepriklausomos 350 barų grandinės iš vieno disko, užtikrinančios stabilų galios pasiskirstymą keliose funkcijose
- 22% svorio sumažinimas, palyginti su varžto įjungimo siurblių rinkiniais, palengvindami montavimą ir mažinant mašinų apkrovą
- Nulio tarpukario užteršimo rizika, dėka išskirtų skysčių kelių, apsaugančių jautrius komponentus
- Įprasti montavimo ir aptarnavimo taškai, supaprastinant techninę priežiūrą ir mažinant tiek pramoninių sąrankų, tiek mobiliosios įrangos prastovų mažinimą
T6 serijos vienas siurblys
|
T6C |
-17 |
-1 |
R |
0 |
-A |
1 |
|
Serijos kodas |
Poslinkio kodas |
Veleno tipas |
Sukimosi kryptis |
Išlaidos prievado padėtis |
Dizaino Nr. |
Sandarinimo lygis |
|
T6C |
03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 |
Veleno mato |
(Žiūrėti iš siurblio veleno galo) |
1- s1, nbr |
||
|
R laikrodžio rodyklė |
00- priešais įleidimo prievadą |
A |
||||
|
T6D |
14, 17, 20, 24, 28, 31,35,38, 42,45, 50, 61 |
|||||
|
T6E |
|
|||||
T6 serijos dvigubas siurblys
|
T6cc |
-25 |
-17 |
-1 |
R |
2 |
-C |
1 |
10 |
|
Serijos kodas |
Priekinio siurblio poslinkis |
Galinio siurblio poslinkis |
Veleno tipas |
Rotacija |
Uostas |
Dizainas |
Sandarinimo lygis |
Uostas |
|
pozicijos |
numeris |
matmenys |
||||||
|
T6cc |
03, 05, 06, 08,10, 12, 14, 17, 20,22,25, 28,31 |
03,05,06,08,10,12,14, |
Veleno mato |
(Žiūrėti iš siurblio veleno galo) R laikrodžio rodyklė L-counters sukimas pagal laikrodžio rodyklę |
Žr. Paveikslėlius žemiau |
C |
1- s1, nbr nitrilo guma 5- S5, fluoro guma |
00, 01,10,11 Žr. Diegimo matmenį Jokių variantų |
|
T6DC |
14, 17, 20, 24, 28,31,35, 38, 42, 45, 50, 61 |
03,05,06,08,10,12,14,17, |
||||||
|
T6EC |
42, 45, 50, 52,57, 62, 66, 72, 85 |
03,05,06,08,10,12,14,17, |
||||||
|
T6ED |
42, 45, 50, 52,57, 62, 66, 72, 85 |
14,17,20,24,28,31,35, |
T6 serijos trigubas siurblys
|
T6DCC |
-42 |
-17 |
-10 |
-1 |
-R |
2 |
-A |
1 |
1 |
|
Serijos kodas |
Priekinio siurblio poslinkis |
Vidurinio siurblio poslinkis |
Galinio siurblio poslinkis |
Veleno tipas |
Rotacija |
Uostas |
Desiqn |
Sandarinimo lygis |
Uostas |
|
T6CCC |
14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 |
03,05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 |
03, 05, 06, 08, 20, 22, 25, 28, 10, 12, 14, 17, 31 |
Veleno mato |
(Žiūrėti iš siurblio veleno galo) |
Pamatyti |
A |
1- si nbr |
00,01 |
|
T6DCC |
14, 17, 20, 24, 28, 31,35, 38, 42, 45, 50,61, |
14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 |
03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 |
||||||
|
T6EDC |
42, 45, 50, 52, 57, 62, 66, 72, 85 |
14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 |
03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 |
||||||
|
T6EDCS |
